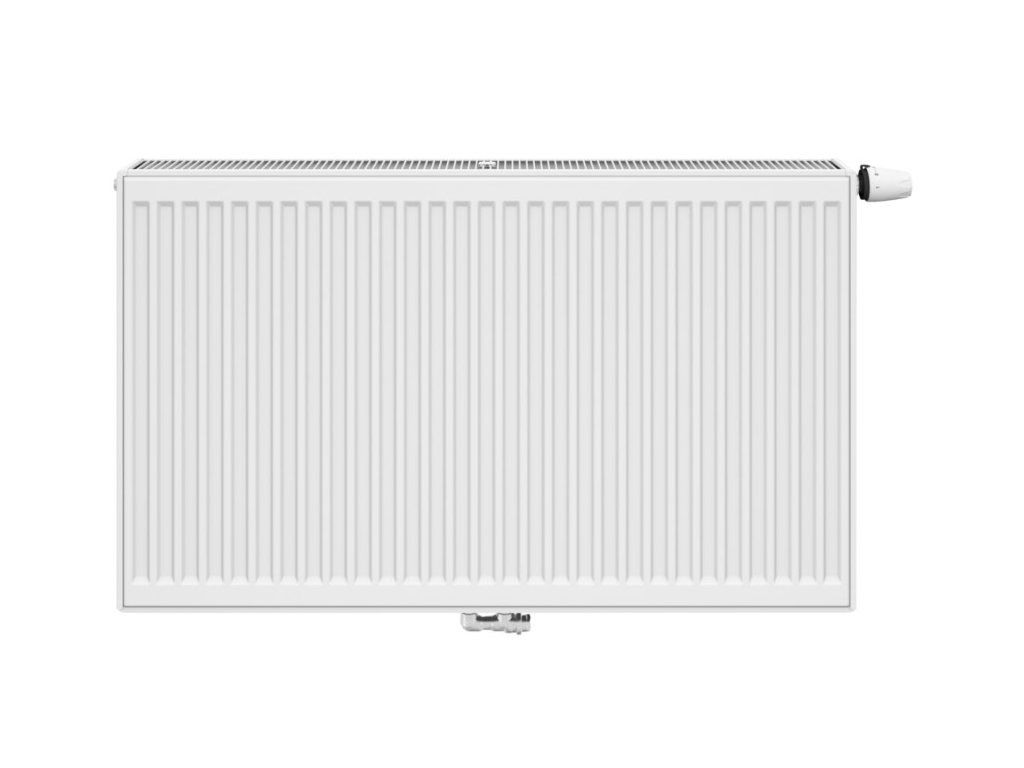

Radik VKM8 10-600/1000, pravé spodní/středové připojení (10060100-S0-0010)

Model RADIK VKM8 je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje spodní středové nebo pravé spodní připojení na otopnou soustavu. Typy 20, 21, 22 a 33 mají jednotnou vzdálenost spodního středového připojení od stěny. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařených šest příchytek. Desková otopná tělesa RADIK VKM8 jsou svou konstrukcí určena pro moderně řešené otopné soustavy s nuceným oběhem teplonosné látky a horizontálně vedeným rozvodným potrubím pod otopným tělesem v podlaze, ve stěně nebo po stěně zakryté lištou.

TECHNICKÉ PARAMETRY

	Výška (H)	300, 400, 500, 600, 700, 900 mm
	Délka (L)	400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
	Hloubka (B)
	- typ 22	100 mm
	- typ 10	47 mm
	- typ 11	63 mm
	- typ 20	66 mm
	- typ 21	66 mm
	- typ 33	155 mm
	Připojovací rozteč	50 mm
	Připojovací závit	G 1/2" vnitřní
	Nejvyšší přípustný provozní přetlak	1,0 MPa
	Nejvyšší přípustná proovozní teplota (°C)	110 °C
	Připojení otopného tělěsa	středové nebo pravé spodní

PŘEHLED TYPŮ

Typ 10	jednodeskový radiátor
Typ 11	jednodeskový radiátor s 1 přídavným vlnovcem
Typ 20	dvoudeskový radiátor
Typ 21	dvoudeskový radiátor s 1 přídavným vlnovcem
Typ 22	dvoudeskový radiátor se 2 přídavnými vlnovci
Typ 33	třídeskový radiátor se 3 přídavnými vlnovci

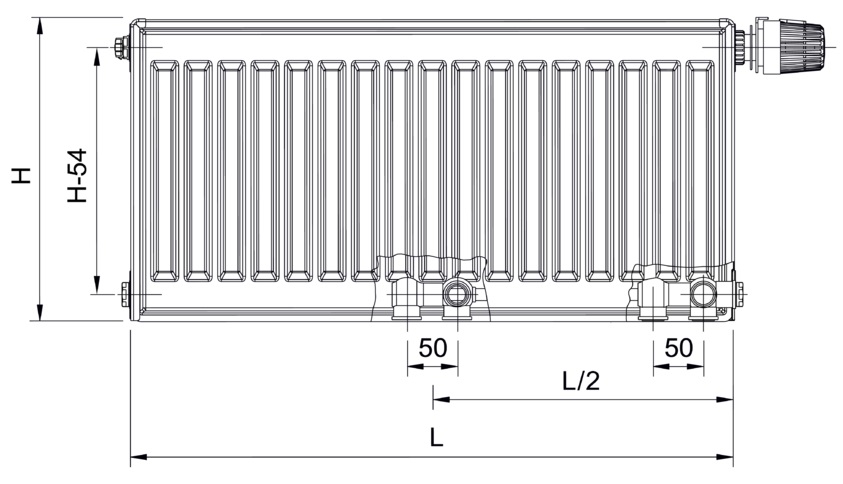

ZPŮSOB PŘIPOJENÍ

spodní středové	spodní pravé
